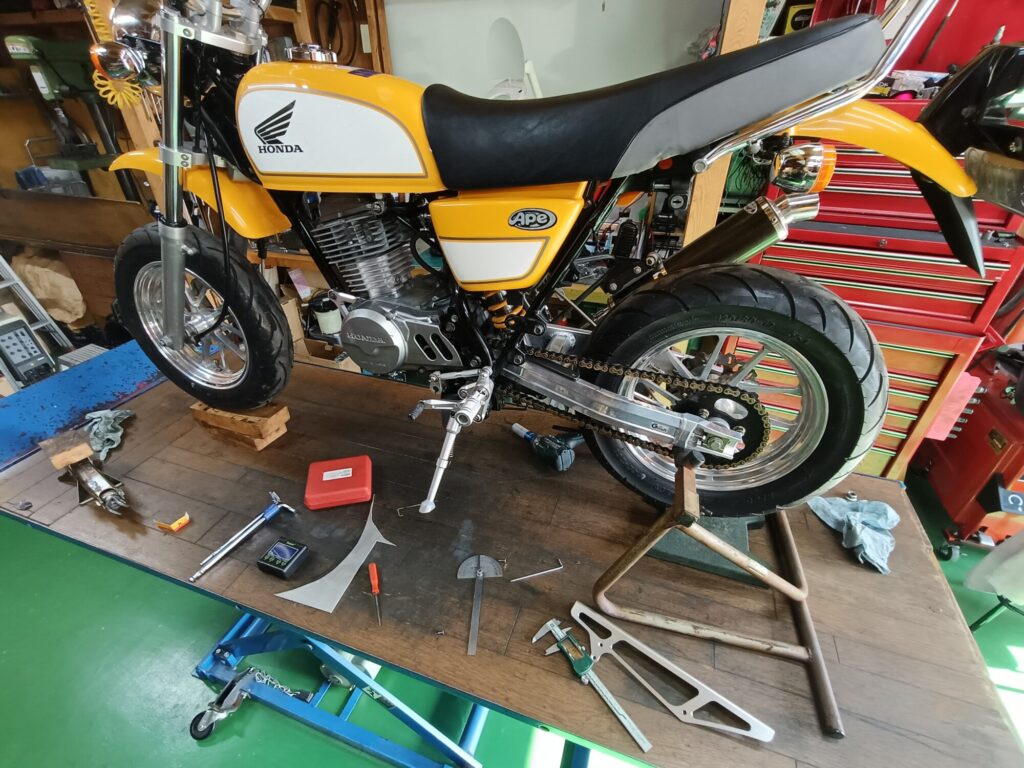

しばし放置してしまった、ホンダのエイプに組まれた
社外製アルミスイングアームにチェーンのガードを
取り付ける作業の続きです。
まずは、前側のステーの型紙を作製。

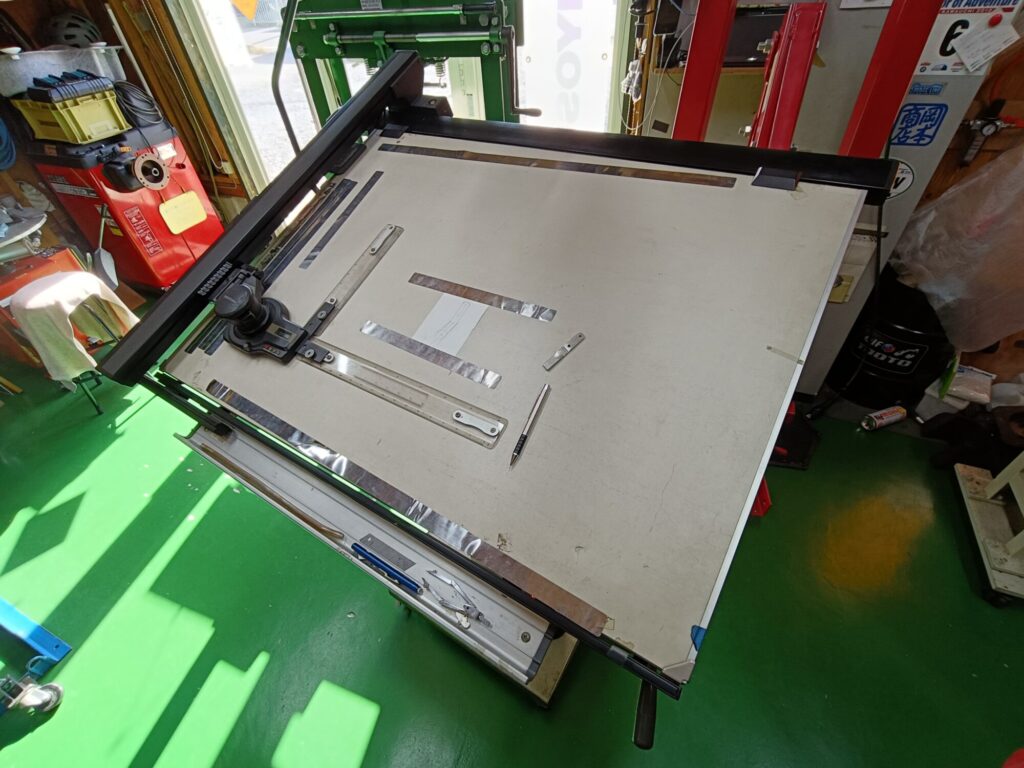

久しぶりにドラフターを出して使いましたが、やっぱり
単純で小さい部品の型紙を作るとは、とっても便利ですねぇ。

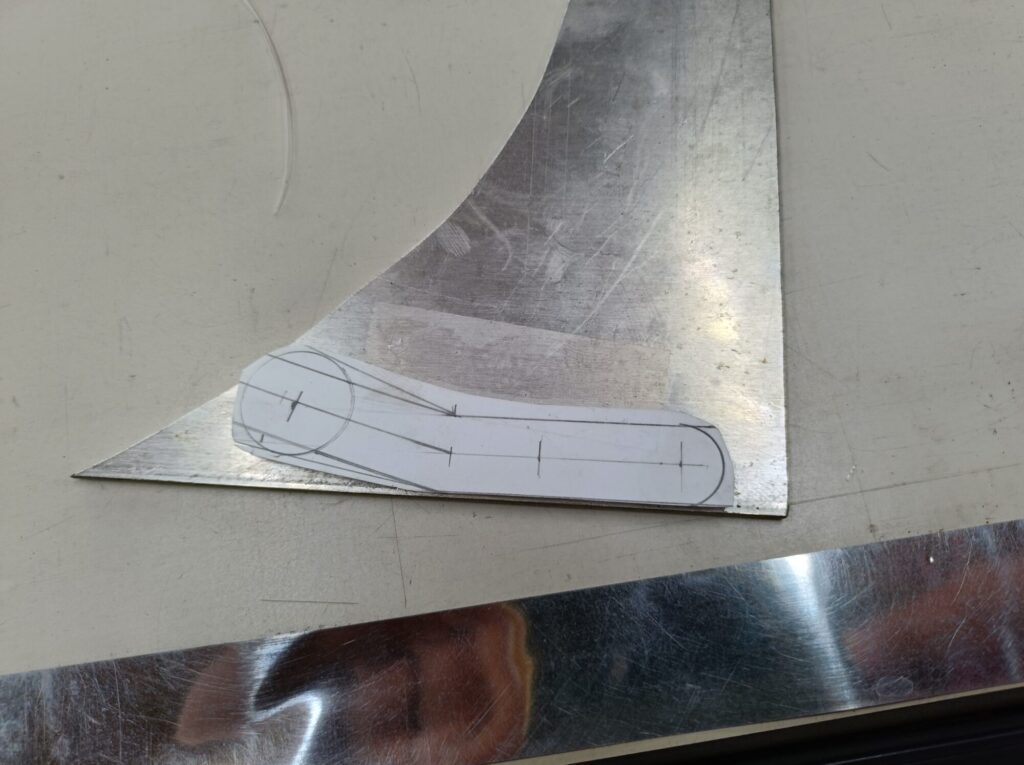

出来た型紙を切りでして、ステー材料のアルミ板に転写。

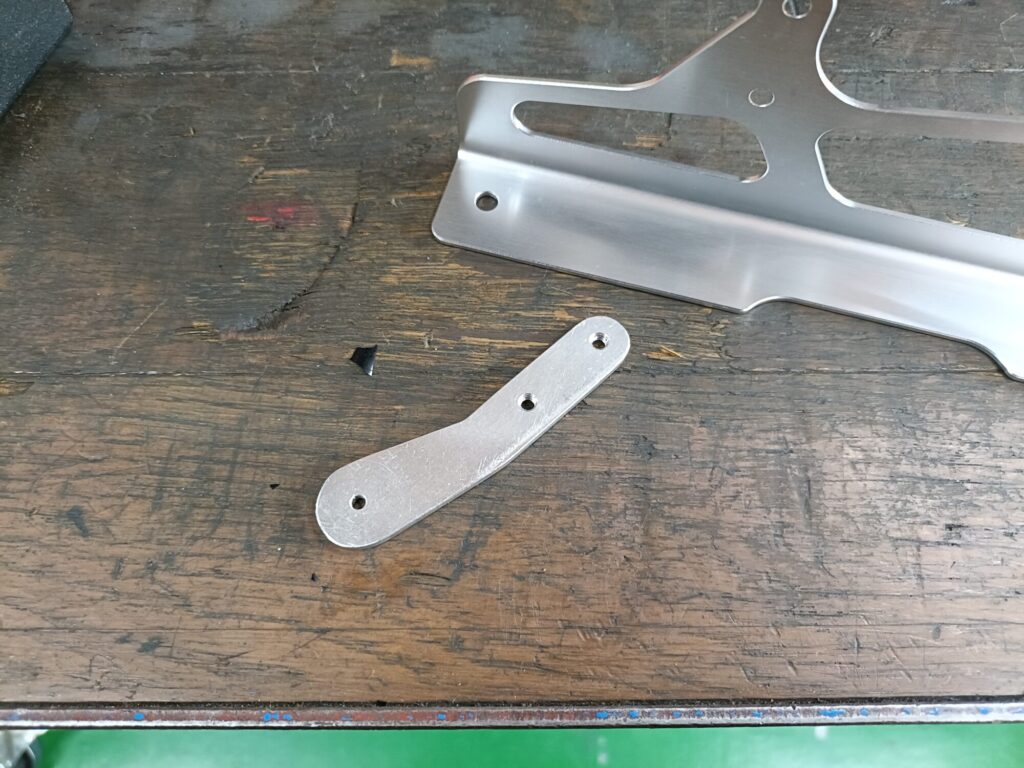

切り出して、穴開けてネジ切って、とりあえず完成。

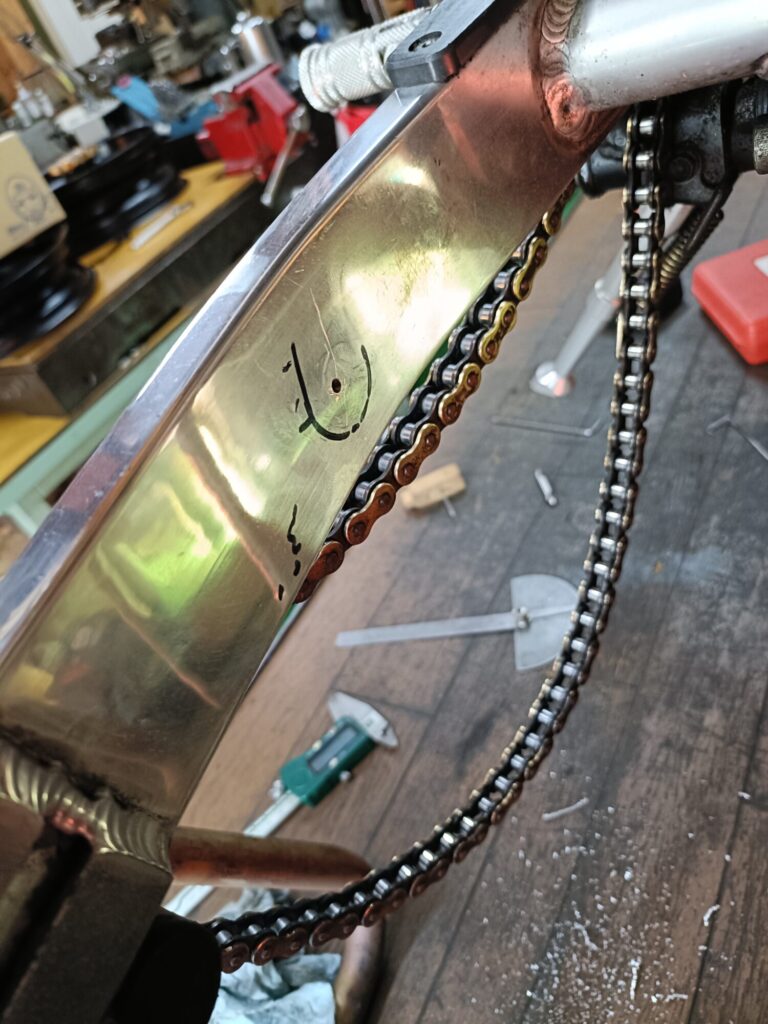

スイングアームの内側に、ステー固定用のネジ穴を
開けてて行きます。ナイスな位置にモノが来るように
あてがって、部品の位置をマーク。

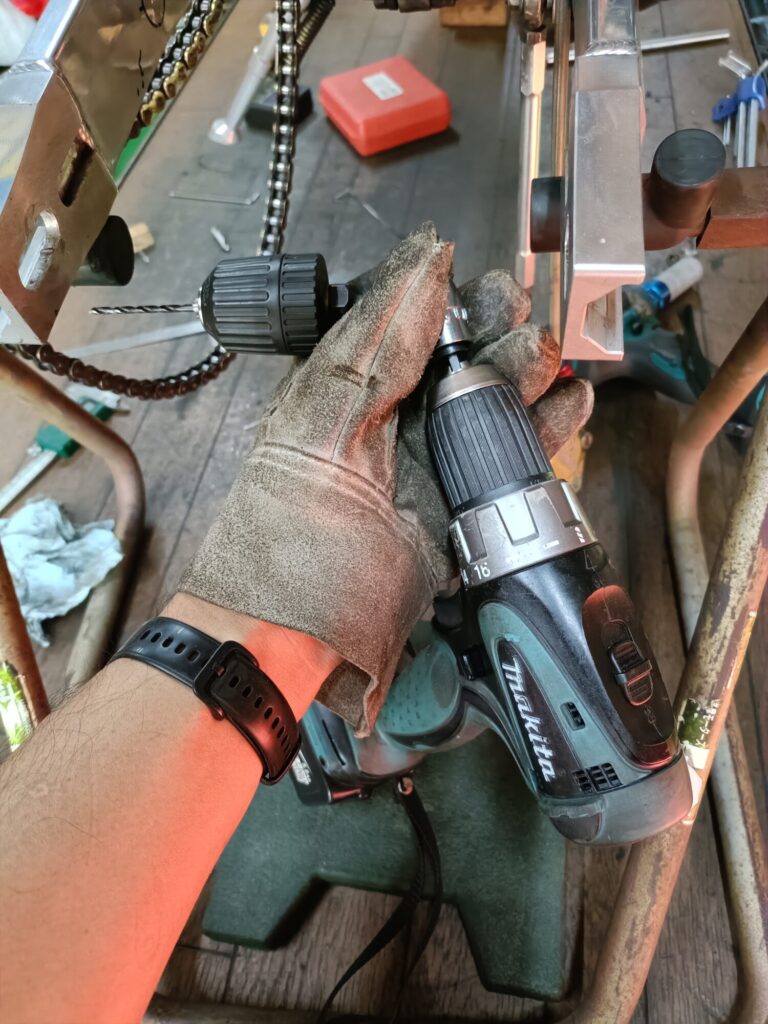

かなり強引に工具を組み合わせて、どうにかドリルが
スイングアームの内側で回せるようにして穴開け加工。
ネジ山を切るところまで進めました。
まだまだ続きます。
