バッテリー電圧確認

昨日、謎のバッテリー上がりを起こした
XS650の動的なバッテリー電圧測定を実施してみました。

　　

バッテリー端子間の電圧を測定。

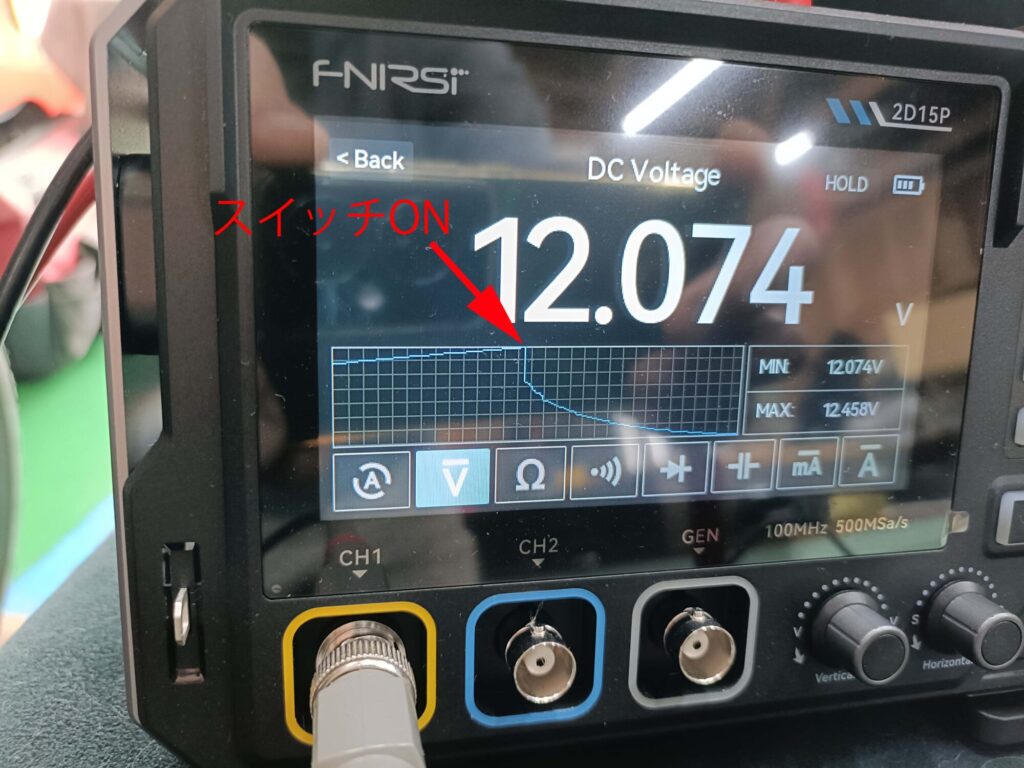

まずはメインキーをONにしてしばし放置状態を確認。
12.4V程あった電圧が、メインキーをONにすると
ドスンと電圧が下がり、時間と共に降下して行き、
12V程で安定、みたいな電圧変化を起こしました。
電流を測ってませんが、多分スパークプラグ点火用に
バッテリーに蓄えられた電力がスパークコイルにチャージされ
しばらくすると飽和して電圧が一定になる的な感じ？

　　

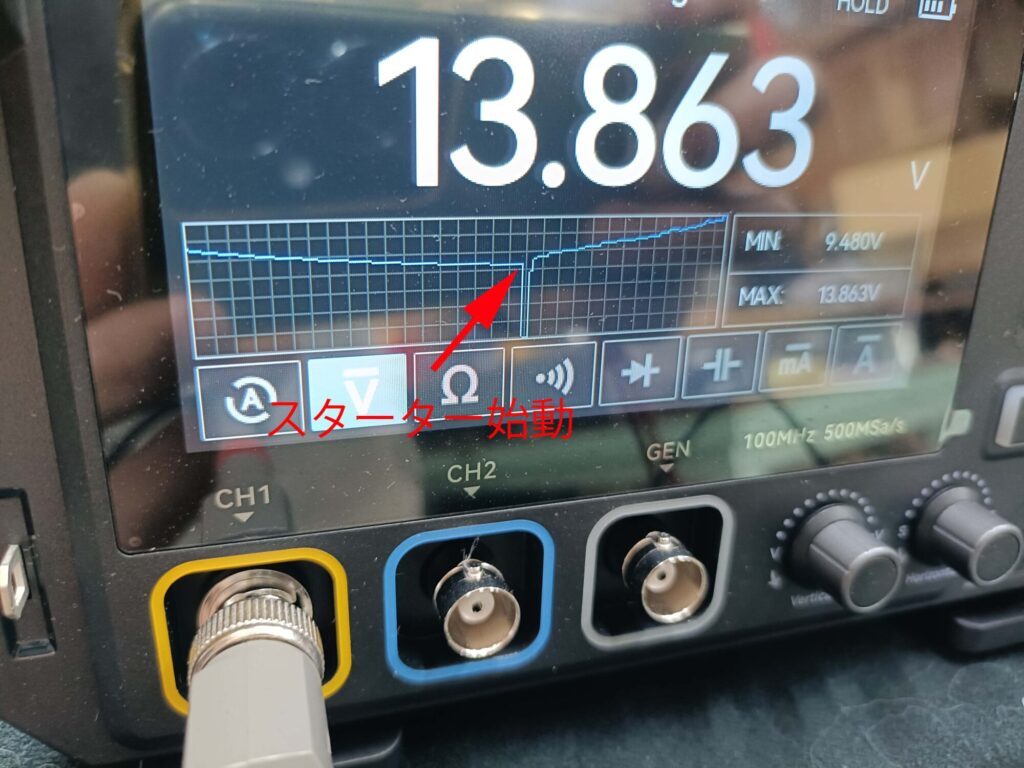

お次は、普通にエンジンを始動した時の計測。
スターターモーターを回すと、ドスンと電圧が下がり、
その後発電が開始されて、徐々に電圧が上がっている様が
確認できます。

　　

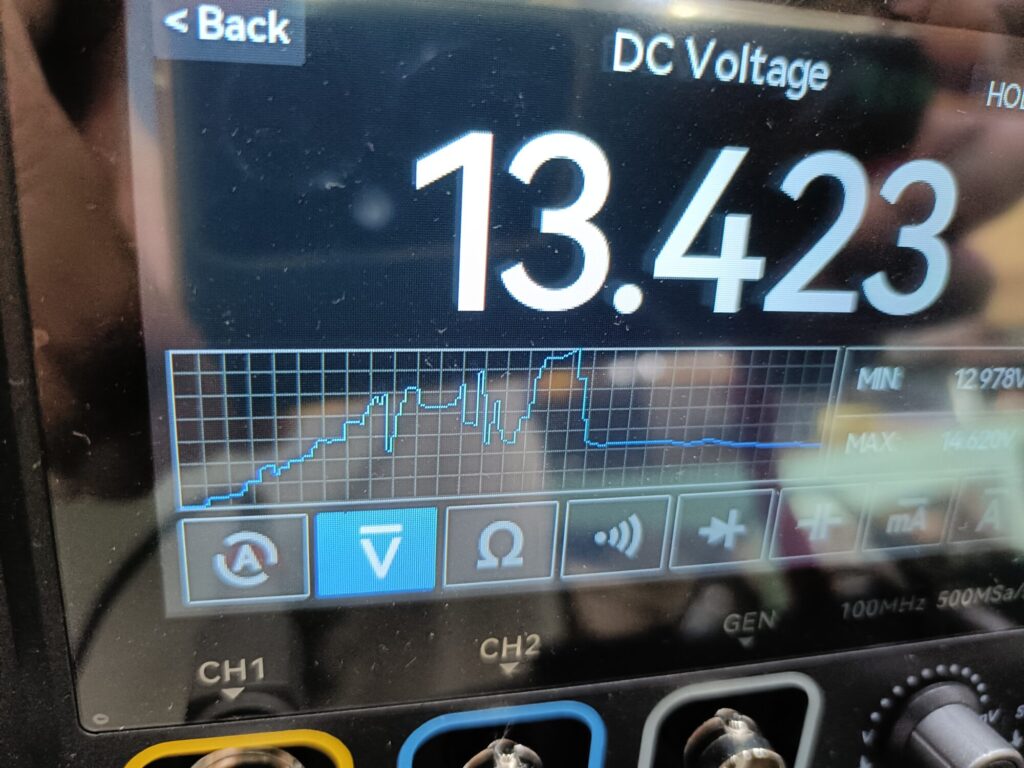

お次はエンジンの回転を上げて行き、急激に
高回転まで回してからアイドリングした場合。
大体、エンジンの回転数と電圧の変化は同期している
雰囲気ですね。

最大値で14.6Vで、発電している電圧には異常は無いのでは
ないかと思われます。
