トモス クラシックの右側だけ点かなくなっちゃった
ウインカーの修理です。

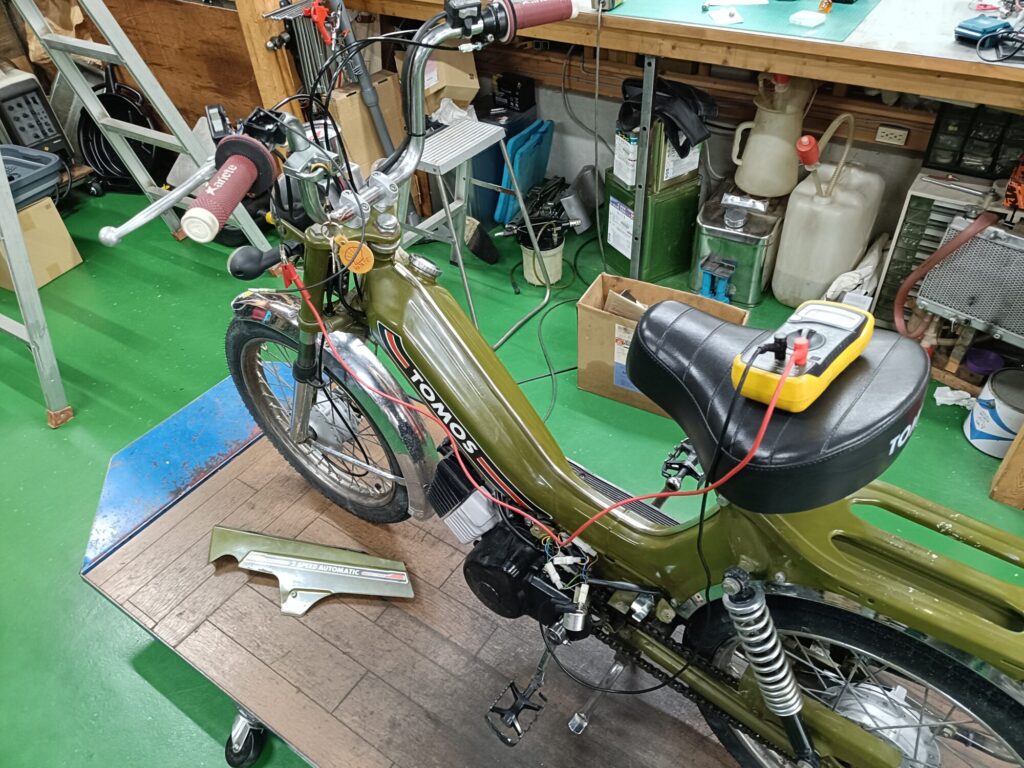

ネット上で見つけて配線図とにらめっこしながら
何がどうなっているかを何となく理解。
えー、コヤツの場合、ウインカーリレーを経由した
電源線が、一度後ろのランプを経由してから
前のランプに送電という回路になってました。

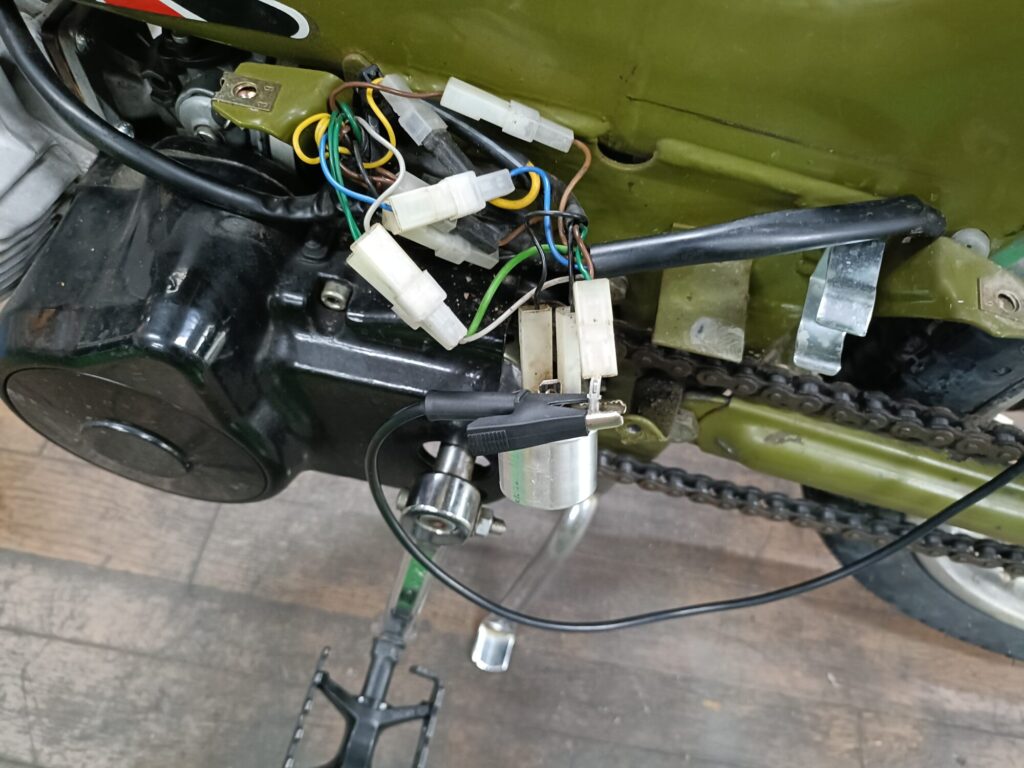

で、リレーから後ろのランプまでの回路が断線
しちゃっていたのが原因だったようです。
判りにくいったら無いわー

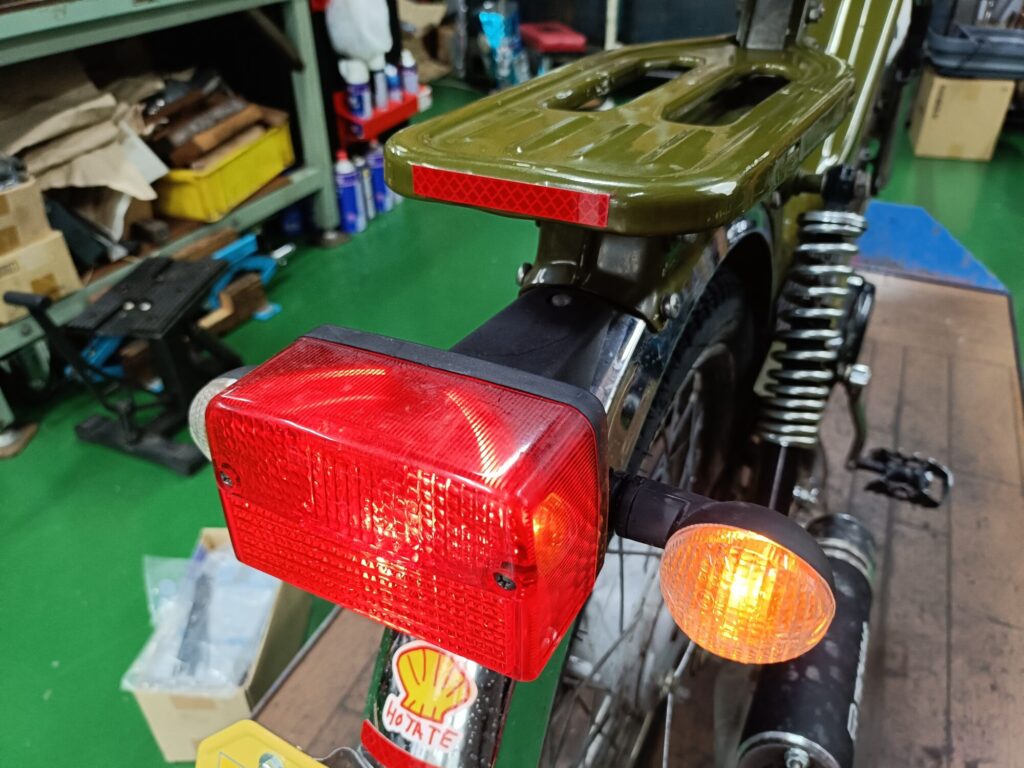

試しに、前だけ断線状態にしても、後ろだけは
ちゃんと点灯しました。って事は、後ろの
電球が切れちゃうと前も付かなくなるって事なので、
同型車にお乗りの皆さまは、電球の交換タイミングには
ちょっと気をつけた方が良さそうです。
いやー、終わった終わったと喜んでいたら、

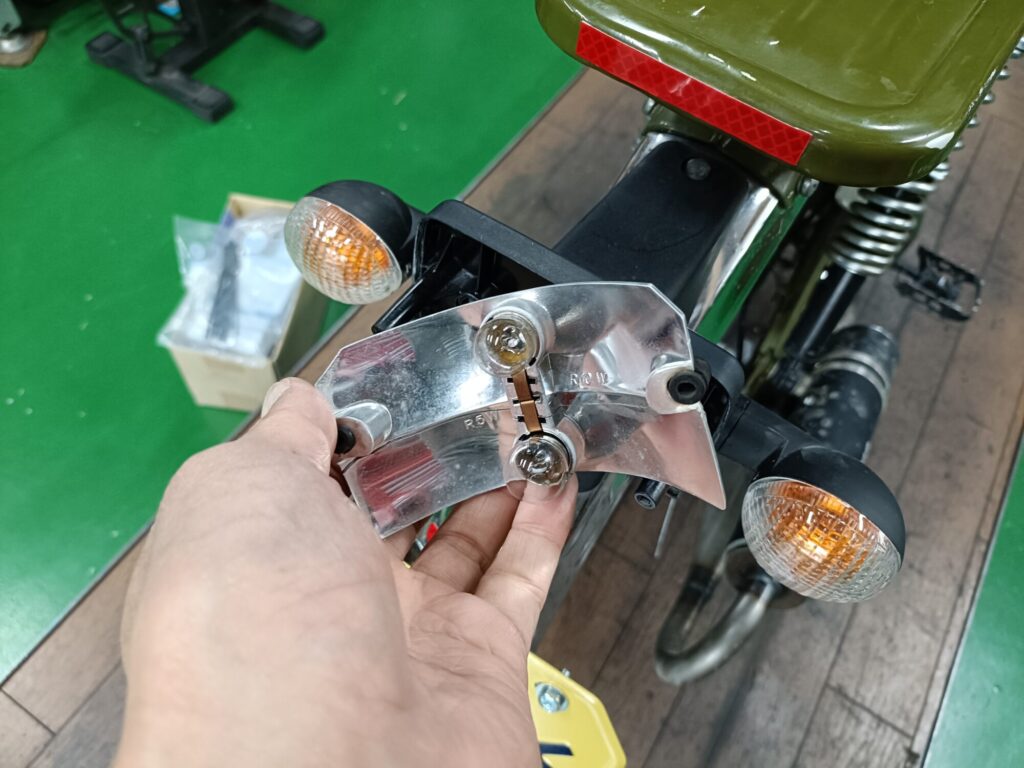

ブレーキランプが点いてない事に気が付きました。
一瞬、スイッチや配線が原因かと思っちゃいましたが、
普通に電球が切れていただけでした。
コイツは確か、ポジションランプの電球も既に
2回交換したような気がするので、振動が原因なのか、
電源に問題があるのか、とにかく電球にはあまり
優しくない車体のようです(笑)
てな事で、やっとこ全ての作業が完了しました。
皆さまからの作業ご用命をお待ちしております。
<(_ _)>
