ホイルのディスタンスピース作製のご依頼。
わざわざ福岡県から！
有り難い事でございます。

アクスルシャフト径が大きな別車種用ホイルを、
ご使用の車両に合わせ込もうというのが作業の
目的のようです。

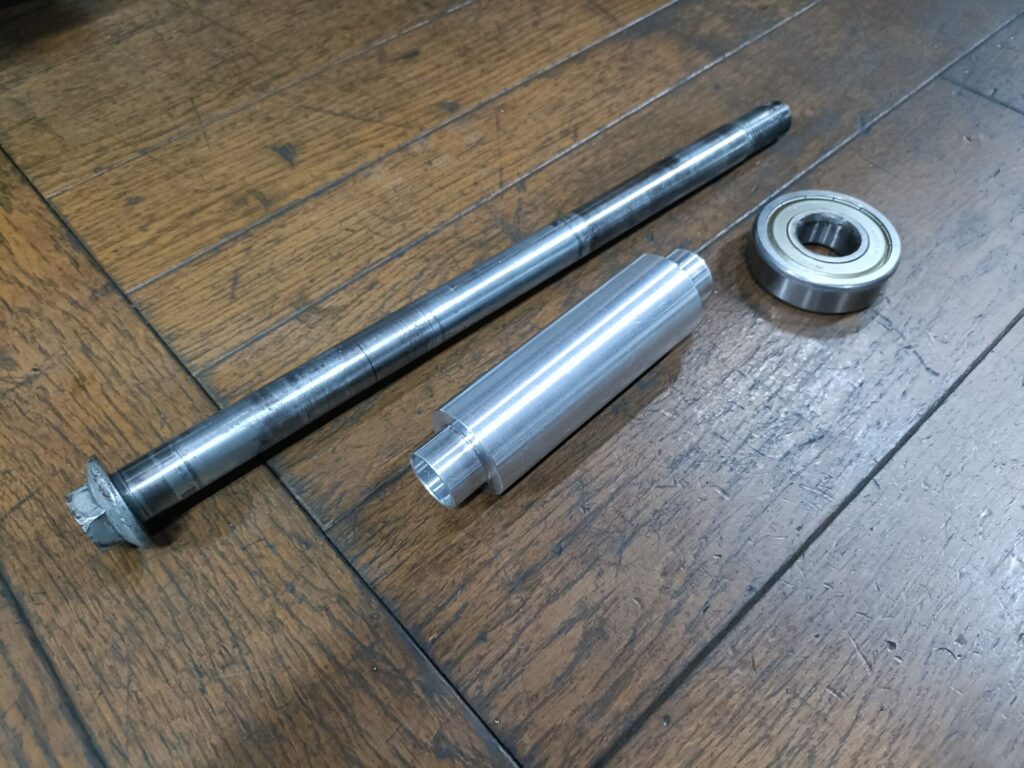

使用するアクスルシャフト、新ホイルベアリング、
新ホイルディスタンスピースをお送りいただきまして、
ディスタンスピースを新しく作り直す方向で、
後は良きに計らっちゃって的なご注文内容です。

個人的には、ホイルベアリングの外側に組み付けるであろう
スペーサーカラーを、ベアリングのインナーレースに差し込む
ような形で作り替える方が馴染みがある手法なのですが、
そこはお客様のお考えやご都合もあるかと思いますので、
ご注文どおりの方向で作業です。

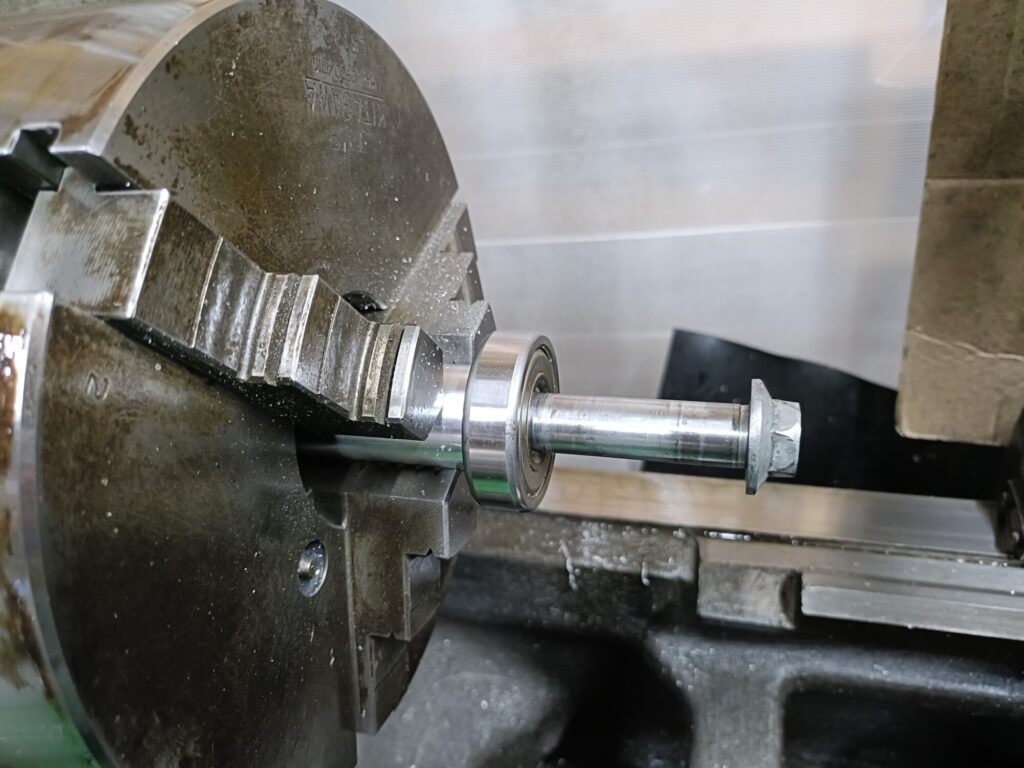

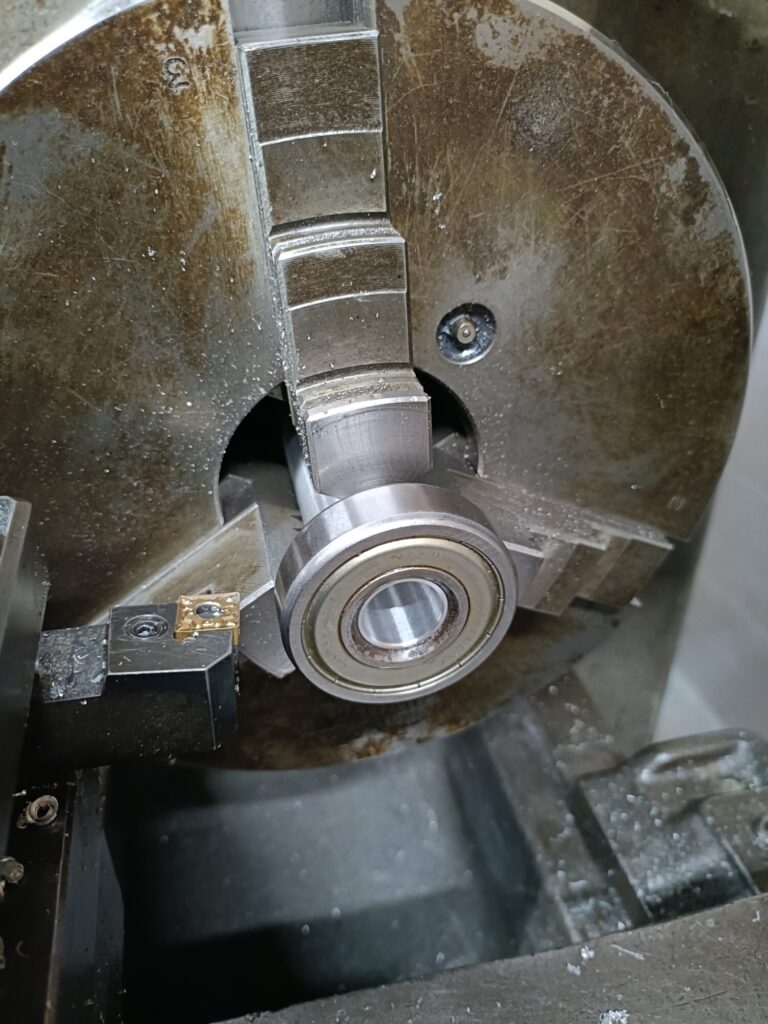

てな事では、まずは各部品の採寸から。

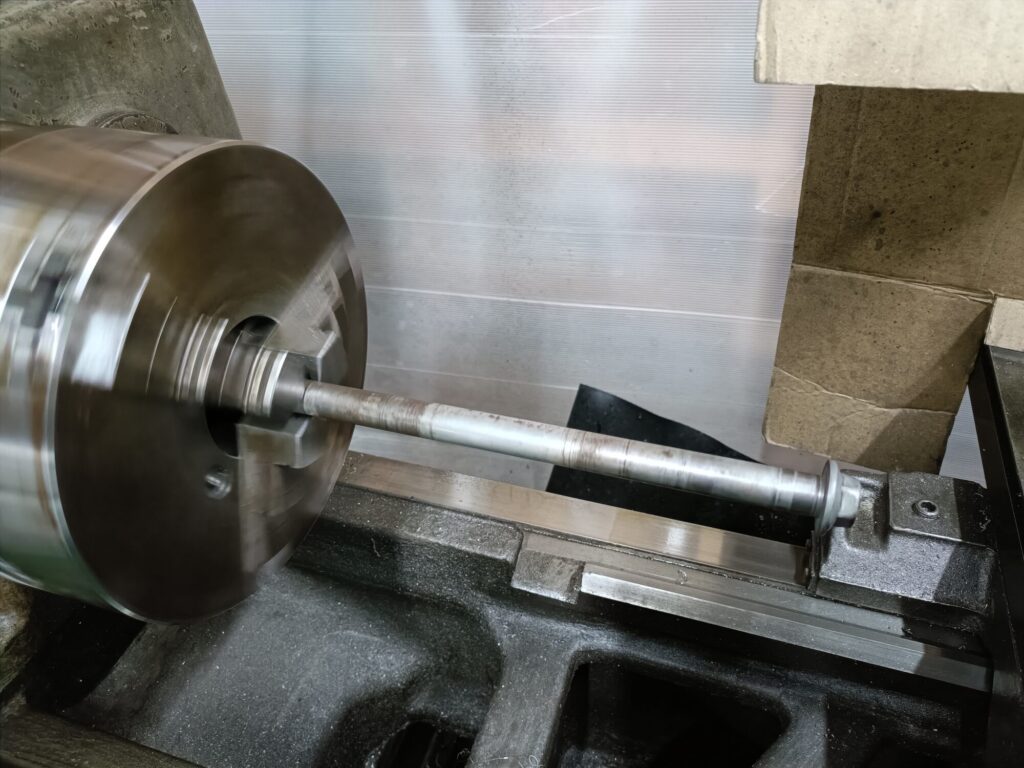

アクスルシャフトの表面に、段差が有ったり少々錆びが
あったりしたので、少々手直し。

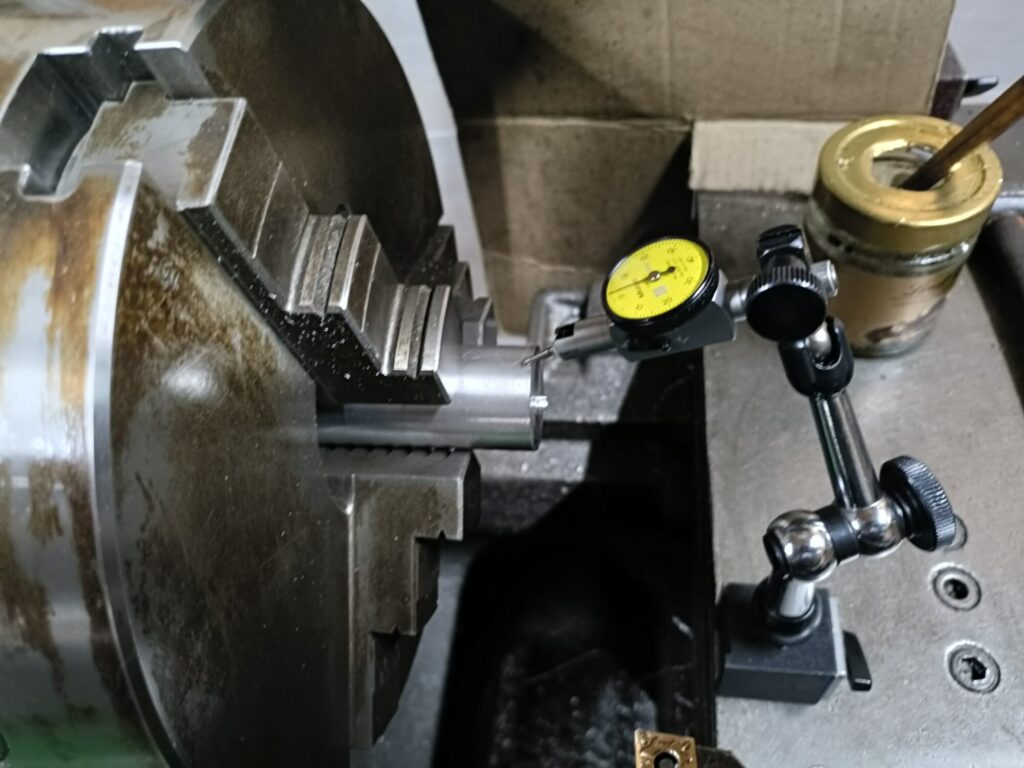

旋盤で回してみると、多少曲がりもある事が判明。
あまりディスタンスピースの内径をチョッキリつくり過ぎると
通らなかったり、抜けなくなりそうな雰囲気です。

で、寸法がきまった所で、作製作業開始。

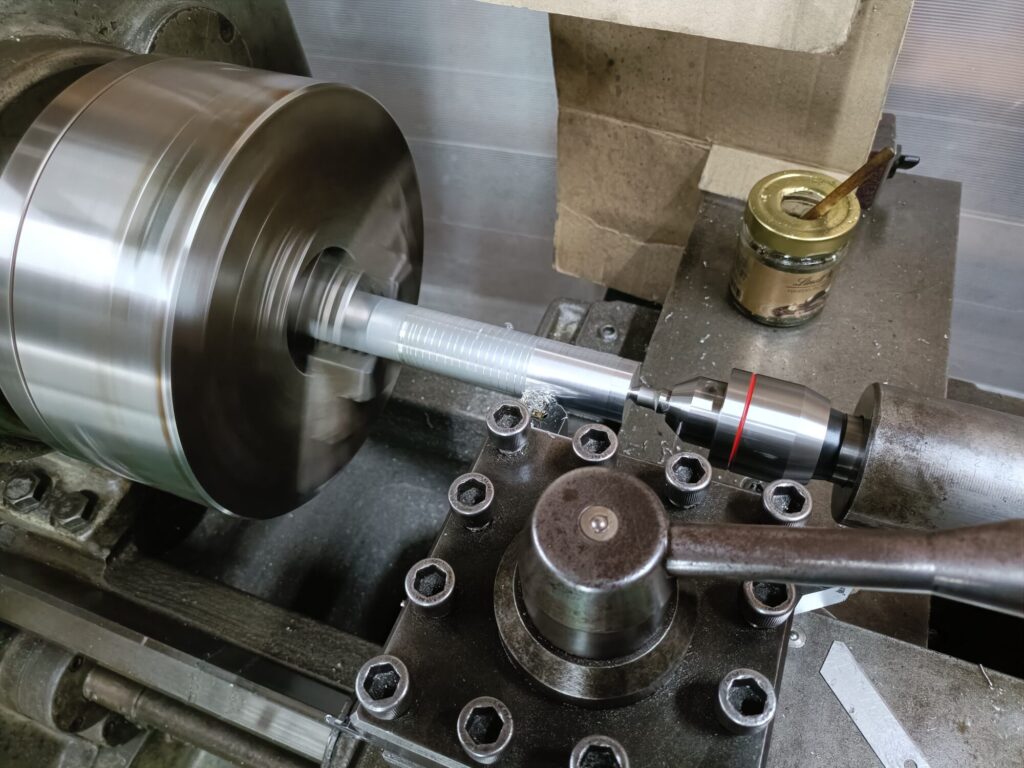

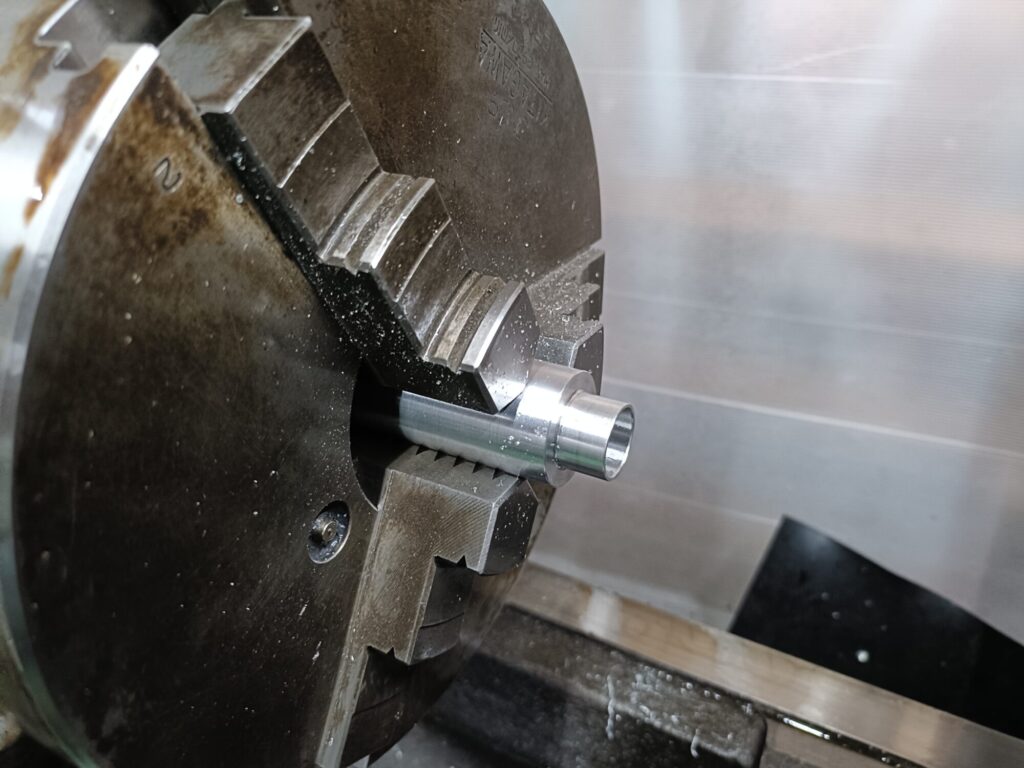

作り方はいろいろあるかと思いますが、今回は

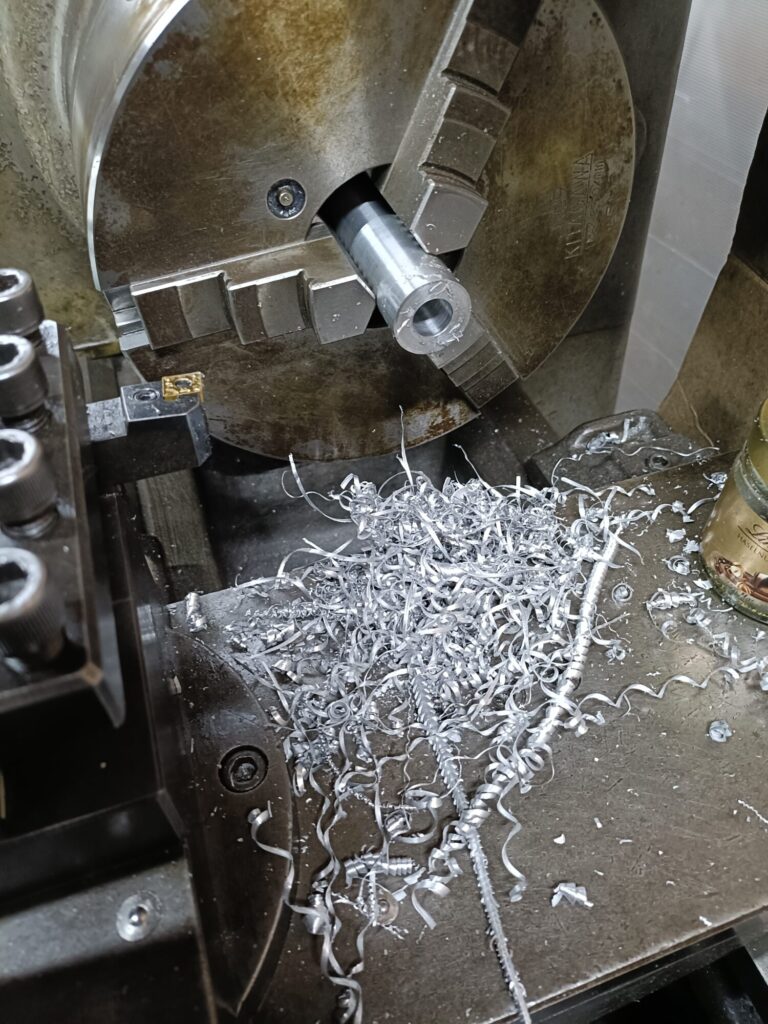

部品の全長が長いので、先行して外径を仕上げて
そこを基準に両端から加工という段取りで。

えー、今回の部品は自分で組み立てる訳ではないので、
公差はかなりガバガバガバチョな方向で。

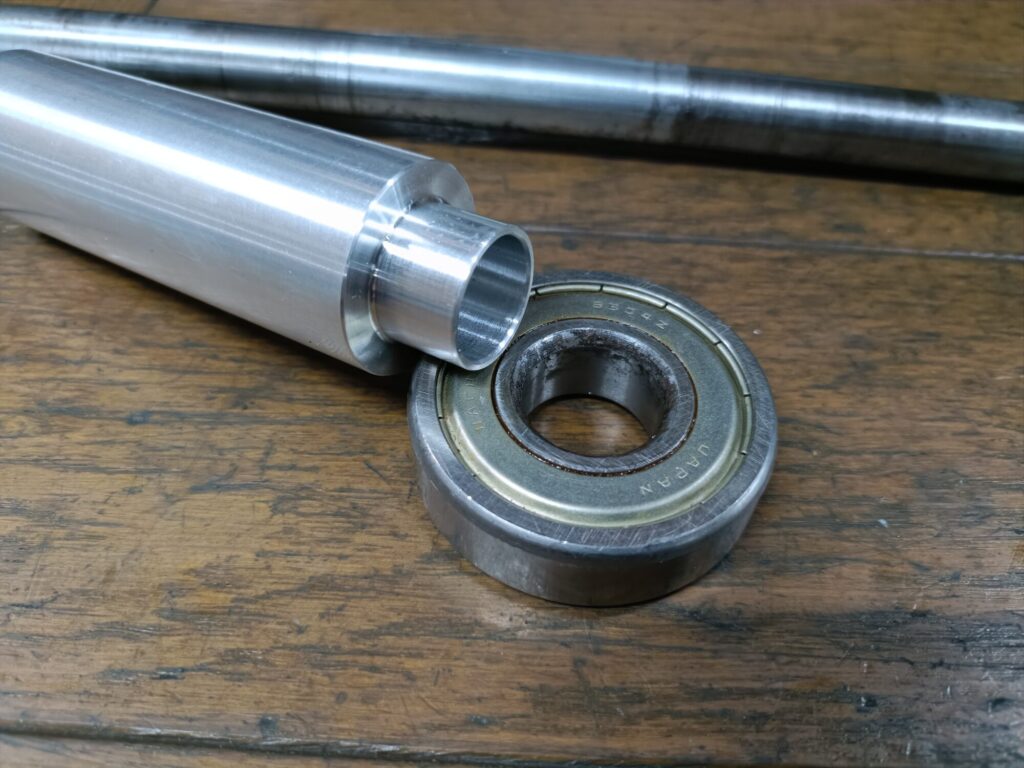

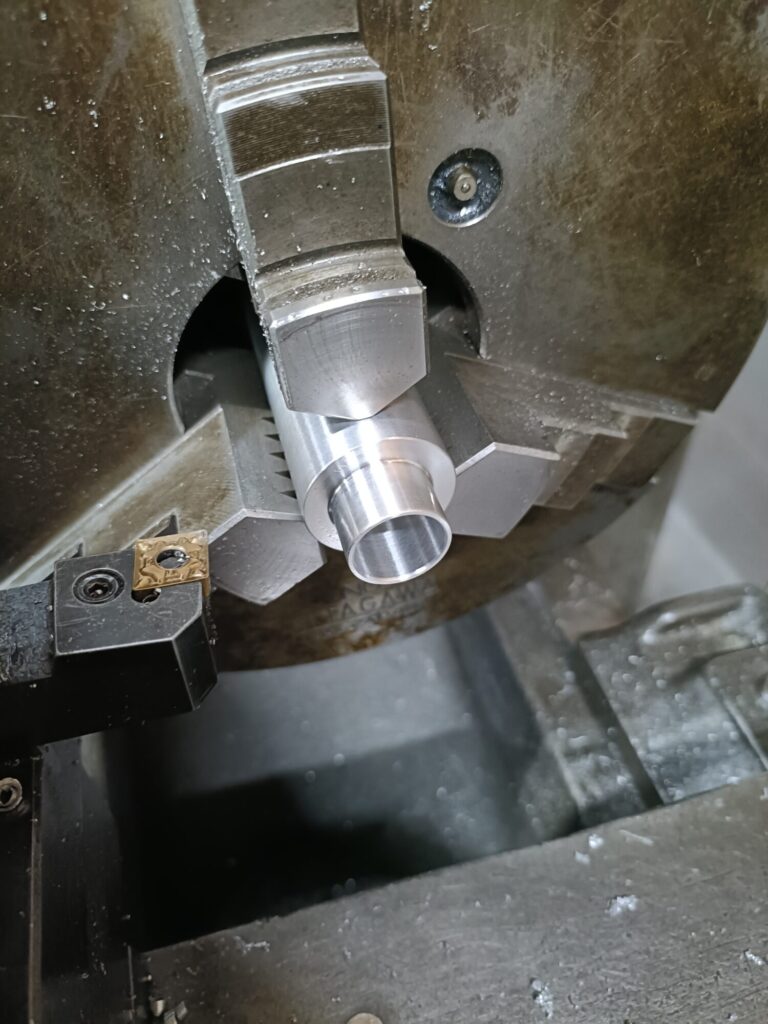

ディスタンスピースの両端をインナーレースに差し込むような
構造でのホイルベアリング打ち込みを行った事が無いのですが、
相当にチョッキリ打ち込んでいかないと引っかかり気味になって
かなりなムキー状態になりそうな気がしてならないので、

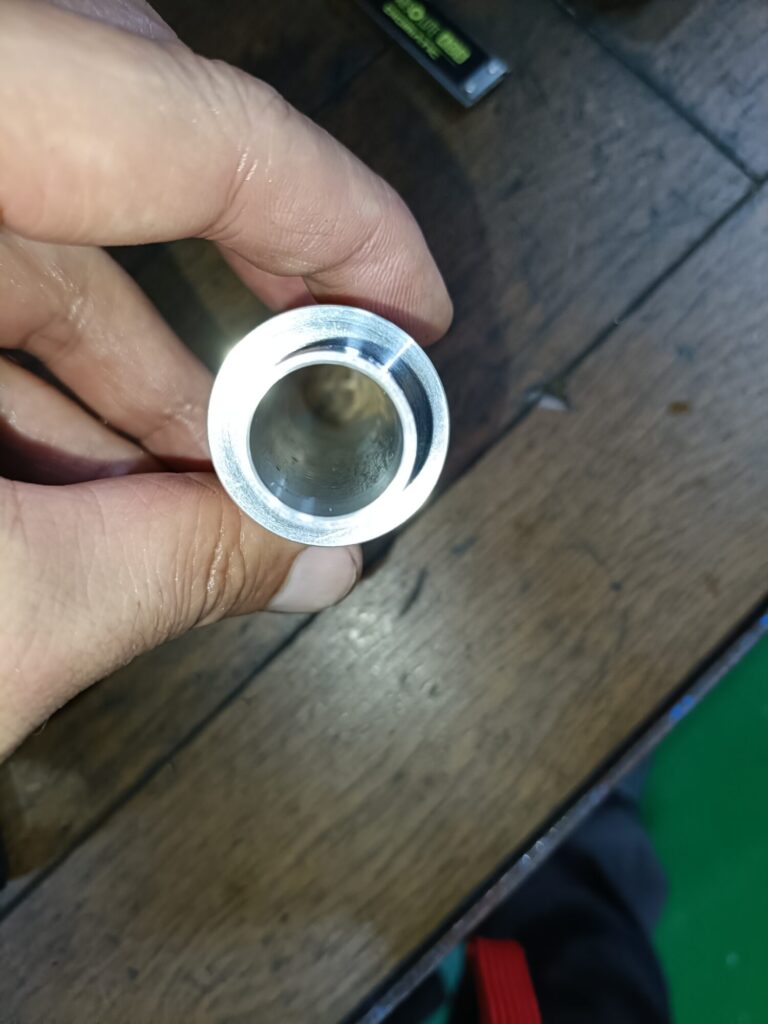

差し込むとば口の外径は4/100チョイアンダーで。
コレ、相当ガバガバで、もしスペーサーカラーだと、すぐに
落ちてイラっとするレベルになりますが、おそらく今回の場合は
これでもかなり組み付けは難しいんでないかと。
オーナーさん、頑張って下さい♡
